Minikube创建本地Kubernetes集群

在学习和使用Kubernetes的过程中,都希望能够快速创建一个本地的Kubernetes集群用作测试之用。之前一直使用docker公司的docker for mac创建的Kubernetes集群,但是经常出现启动不起来的问题,也没有详细的日志来定位问题,另外docker for mac创建的集群不支持改变系统组件的配置,比如修改API Server或Kubelet的参数,开启某些Alpaha版本的特性等。虽然Minikube已经存在很久,而且早于docker for mac,但是由于种种原因没能尝试,后经同事推荐,尝试了一下,确实蛮强大。本文将简单介绍下Minikube,以及在Mac主机上用Minikube创建和配置一个本地集群。

Minikube介绍

Minikube是一个命令行工具用来在macOS,Linux和Windows平台中快速创建一个用于学习和开发为目的的Kubernetes集群,同时也提供了丰富的集群管理功能。因为Minikub的目标不是用来创建和管理生产用的Kubernetes集群,所以不会支持所有可能的Kubernetes部署配置,例如不同类型的存储,网络等。以下是Minikube的一些指导原则:

  • 用户友好
  • 支持所有Kuberenetes特性
  • 跨平台
  • 可靠
  • 最少的第三方软件依赖
  • 最少的资源消耗

集群创建能力的抽象

Minikube缺省使用kubeadm创建和配置Kubernetes集群,但是通过参数(-b, –bootstrapper)将底层创建集群的能力抽像出来,这就为集成其它的Kubernetes集群创建工具提供了可能。

丰富的插件

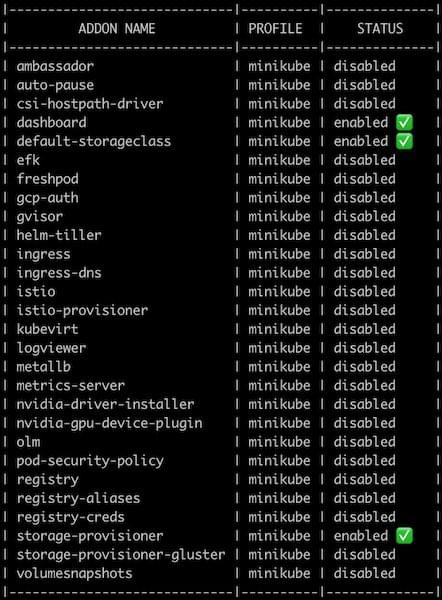

Minikube提供了丰富的开箱即用的插件用来帮助开发人员快速地配置Kubernetes集群,比如ingress插件用来安装ingress controller,dashboard插件用来安装Kubernetes的管理门户。通过命令minikube addons list可以列出支持的所有插件:

丰富的集群组件配置能力

比起docker for mac创建的Kubernetes集群,Minikube提供了丰富的参数类型用来配置集群组件。可以参考https://minikube.sigs.k8s.io/docs/commands/start/ 查看minikube start命令中用于配置集群的参数,尤其是--extra-config参数可以用来对不同组件进行设置。参考https://minikube.sigs.k8s.io/docs/handbook/config/ 查看详细的集群配置功能。

丰富的集群管理命令

Minikube的start,stop和pause,unpause命令提供了不同级别的集群启停功能,从而释放出CPU,内存资源。Minikube stop命令会停掉运行Kubernetes集群的虚拟机,同时也会清理掉所有的容器镜像和持久卷,但仍旧会保留当前集群的所有的配置,而Minikube start命令则会重启虚拟机。Minikube pause命令不会停掉运行Kubernetes集群的虚拟机以及清理掉所有的容器镜像和持久卷,只会停掉Kubernetes集群,但也不会停掉docker的守护进程,而Minikube unpause命令会重新启动Kubernetes集群。

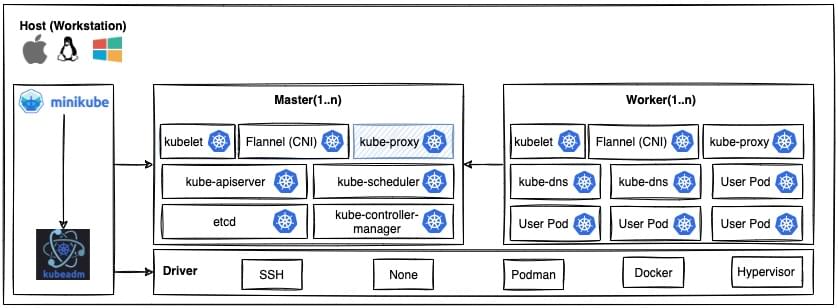

Minikube的架构

  • Minikube驱动层使用docker-machine创建不同类型的运行Kubernetes集群的工作节点。

  • Master和Worker就是Minikube通过驱动层创建出来的Kubernetes集群的工作节点。工作节点可以是运行在主机上的虚拟机、独立的容器,也可以是已经存在的且已经配置好的虚拟机(本地或远程的),或者就是主机本身。

Hypervisor驱动

Minikube会根据指定的Hypervisor驱动在主机上启动一到多个虚拟机,并将它们配置成即将创建的Kubernetes集群的工作节点。不同类型的主机(Mac, Linux, Windows)支持的虚拟化技术有差异,所以会有不同的Hypervisor驱动。

Linux主机支持的Hypervisor驱动

  • KVM2
  • VirtualBox

Mac主机支持的Hypervisor驱动

  • Hyperkit
  • VirtualBox
  • Parallels
  • VMware

Windows主机支持的Hypervisor驱动

  • Hyper-V
  • VirtualBox
  • VMware

Docker驱动

当选择Docker驱动选项时,Minikube会利用docker in docker技术启动一到多个容器,并将它们配置成即将创建的Kubernetes集群的工作节点,即所谓的Kubernetes in docker。

Linux主机的Docker驱动

  • Docker - container-based
  • Podman - container(试验阶段)

Docker是原生支持Linux系统的,所以在Linux主机中Docker的守护进程是直接运行在主机中的,相对来说性能会高点。Podman是另一个取代Docker的容器工具,完全兼容OCI标准。Podman也是原生支持Linux系统,而且在Linux系统中它是没有守护进程的,所谓的daemonless。目前Minikube支持Podman还处于试验阶段。

Mac主机支持的Docker驱动

  • Docker - VM + Container (preferred)

Docker并没有原生支持Mac,所以Docker会在Mac主机上启动一个Hyperkit的虚拟机,并将它配置为Docker的服务端,而在Mac主机上的客户端则通过Unix Socket与Docker服务通信。

Windows主机支持的Docker驱动

  • Docker - VM + Container (preferred)

通Mac一样,Docker也没有原生支持WIndows,所以需要在Windows主机上启动一Hyper-V虚拟机。

SSH驱动

当使用SSH驱动时,Minikube实际上是通过SSH在已经存在并配置好的一台远程主机上创建Kuberenetes集群。

None驱动

目前只支持Linux主机,也就是Minikube直接在当前的Linux主机上创建Kuberentes集群。

创建Kubernetes集群

用Docker驱动快速创建一个集群

1
minikube start -p mkdockerk8s --driver=docker

这个命令基于Docker驱动创建了一个单节点的Kubernetes集群。参数-p用来指定集群的名字。

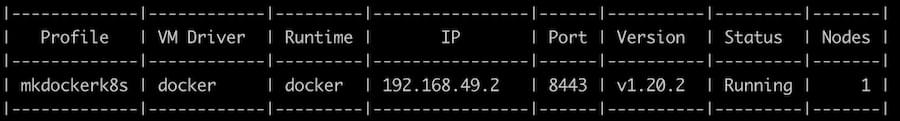

执行以下命令可以查看创建的集群:

1
minikube profile list

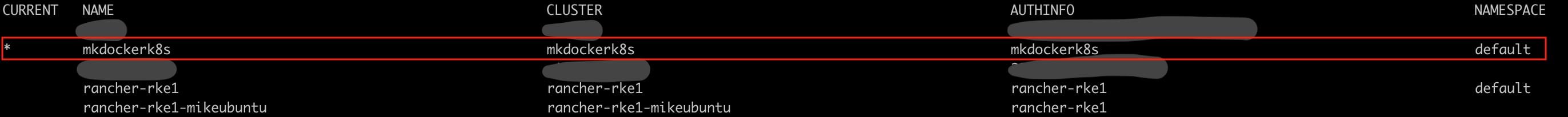

执行kubectl命令可以看到集群已经被加到kubeconfig中了:

1
kubectl config get-contexts

执行以下命令安装dashboard:

1
2
minikube addons enable metrics-server
minikube addons enable dashboard

Dashboard的一些特性依赖于metrics-server,所以先安装metrics-server。

但是用docker driver创建的Kubernetes集群有很大的不足,基本上无法满足开发工作:

  • 不支持ingress,当执行以下命令去安装ingress controller时,会出错

    1
    minikube addons enable ingress
    1
    2
    3
    4
    5
    6
    7
    8
    ❌  Exiting due to MK_USAGE: Due to networking limitations of driver docker on darwin, ingress addon is not supported.
    Alternatively to use this addon you can use a vm-based driver:

    'minikube start --vm=true'

    To track the update on this work in progress feature please check:
    https://github.com/kubernetes/minikube/issues/7332

  • 不支持LoadBalance类型的服务,执行下面命令时,也会出错

    1
    minikube tunnel
    1
    2
    🤷  The control plane node must be running for this command
    👉 To start a cluster, run: "minikube start"
  • 同样无法打开前面安装好的dashboard

    1
    minikube dashboard
    1
    2
    🤷  The control plane node must be running for this command
    👉 To start a cluster, run: "minikube start"

所以,需要通过某个Hypervisor驱动创建一个虚拟机作为Kubernetes集群的工作节点,这样既能支持ingress,又能支持Loadbalance类型的服务,同时还能打开dashboard。下面将通过VirtualBox驱动创建集群。

用VirtualBox驱动创建集群

通过以下命令创建一个基于VirtualBox驱动的单节点集群。使用”–extra-config”可以配置Kubernetes系统组件,比如配置apiserver支持oidc认证等。

1
2
3
4
5
6
7
8
9
10
11
12
minikube start --driver='virtualbox' --kubernetes-version='v1.28.0-rc.1' \
--cpus=4 --memory='6g' --disk-size='60g' --cni='flannel' \
--extra-config=apiserver.bind-address=0.0.0.0 \
--extra-config=apiserver.service-node-port-range=1-65535 \
--extra-config=apiserver.oidc-issuer-url=https://control-plane.minikube.internal:1443/auth/realms/minikube \
--extra-config=apiserver.oidc-client-id=minikube \
--extra-config=apiserver.oidc-username-claim=name \
--extra-config=apiserver.oidc-username-prefix=- \
--extra-config=apiserver.oidc-ca-file=/var/lib/minikube/certs/ca.crt \
--extra-config=controller-manager.bind-address=0.0.0.0 \
--extra-config=scheduler.bind-address=0.0.0.0 \
--extra-config=kubelet.cgroup-driver=systemd

可以通过命令minikube config defaults kubernetes-version列出minikube支持的所有Kubernetes版本。

系统组件的详细配置文档:
apiserver: https://kubernetes.io/docs/reference/command-line-tools-reference/kube-apiserver/
controller-manager: https://kubernetes.io/docs/reference/command-line-tools-reference/kube-controller-manager/
scheduler: https://kubernetes.io/docs/reference/command-line-tools-reference/kube-scheduler/

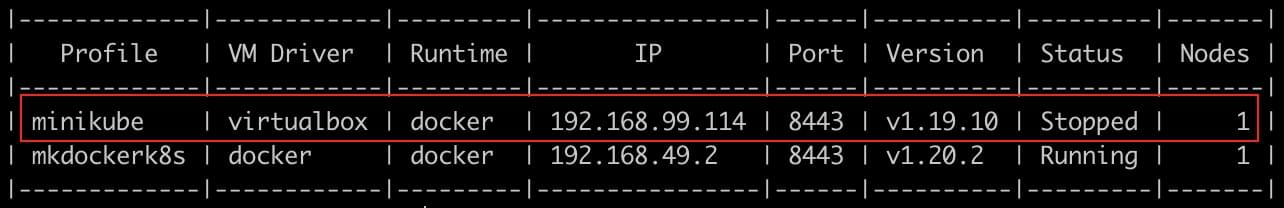

通过以下命令可以列出minikube创建的所有集群集群:

1
minikube profile list

安装MetalLB支持LoadBalancer类型的服务

参考MetalLB官方安装和配置文档

  • 设置ipvs模式的strictARP为true

    1
    kubectl edit configmap -n kube-system kube-proxy

    设置如下:

    1
    2
    3
    4
    5
    apiVersion: kubeproxy.config.k8s.io/v1alpha1
    kind: KubeProxyConfiguration
    mode: "ipvs"
    ipvs:
    strictARP: true
  • 通过minikube的metallb插件安装metallb

    1
    minikube addons enable metallb
  • 修改MetalLB的配置添加IP地址池
    参考Proxies and VPNs,使用VirtualBox驱动创建的基于VM的集群节点IP地址池为192.168.59.0/24。可以从中选取一段用作给Loadbalancer类型的服务分配IP地址。

    1
    kubectl edit cm config  -n metallb-system

    设置如下:

    1
    2
    3
    4
    5
    6
    7
    8
    apiVersion: v1
    data:
    config: |
    address-pools:
    - name: default
    protocol: layer2
    addresses:
    - 192.168.59.200 - 192.168.59.250

    重启metallb controller Pod。

安装Nginx Ingress Controller:

1
minikube addons enable ingress

minikube自带的Nginx Ingress Controller插件的服务类型是NodePort,所以通过任何一个工作节点的IP就可以访问。

安装Kong Ingress Controller

1
minikube addons enable kong

minikube自带的Kong Ingress Controller的服务类型是LoadBalancer类型,MetalLB会分配对应的IP地址。

安装dashboard

1
2
minikube addons enable metrics-server
minikube addons enable dashboard

Dashboard中有关系统资源(CPU, Memory)的使用状态依赖于metrics-server组件,所以先安装metrics-server组件。

可以通过下面命令临时打开Dashboard,

1
minikube dashboard

也可以为dashboard添加下面的Ingress资源将其通过测试域名(minikube.test)暴露出来:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
kubectl apply -f - <<EOF
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
name: minikube-dashboard-ingress
namespace: kubernetes-dashboard
spec:
ingressClassName: nginx
rules:
- host: minikube.test
http:
paths:
- path: /
pathType: Prefix
backend:
service:
name: kubernetes-dashboard
port:
number: 80
EOF

一些常用的命令

  • 登录进工作节点

    1
    minikube ssh
  • 查询工作节点的IP地址

    1
    minikube ip
  • 查看集群状态

    1
    minikube status

Minikbue在HTTP/HTTPS代理下的使用

当要设置HTTP/HTTPS代理才能上网时,需要将工作节点的主机网络地址段设置到NO_PROXY中,否则Minikube会无法访问主机里的资源。

详细参考Proxies和VPN中Proxy一节。

Minikbue在VPN下的使用

使用VPN接入公司网络或者自己的私有网络时,VPN会截获Minikube访问主机的流量从而导致无法正常访问,因为VPN会强制修改本地路由,除非公司IT同意将你的Minikube用到的网段加入VPN的白名单(这往往不现实)。解决办法是通过端口转发的方法将对主机localhost或127.0.0.1的端口访问转发到集群工作节点的对应的端口上(前提是使用VM的驱动创建的集群)。以下是针对于VirtualBox驱动创建的集群添加的端口转发规则:

1
2
3
4
VBoxManage controlvm minikube natpf1 k8s-apiserver,tcp,127.0.0.1,8443,,8443
VBoxManage controlvm minikube natpf1 k8s-ingress,tcp,127.0.0.1,9080,,80
VBoxManage controlvm minikube natpf1 k8s-ingress-secure,tcp,127.0.0.1,9443,,443
VBoxManage controlvm minikube natpf1 docker,tcp,127.0.0.1,2376,,2376

比如针对集群API Server,将VirtualBox在本机打开的8443端口转发到集群节点(VM)的8443端口(集群API Server对应的端口)。这样在kubeconfig的配置文件中就可以通过https://127.0.0.1:8443来访问集群API Server:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
apiVersion: v1
clusters:
- cluster:
certificate-authority: /Users/mike/.minikube/ca.crt
extensions:
- extension:
last-update: Sat, 09 Apr 2022 18:42:47 CST
provider: minikube.sigs.k8s.io
version: v1.25.2
name: cluster_info
server: https://127.0.0.1:8443
name: minikube
contexts:
- context:
cluster: minikube

由于VirtualBox在Mac上是以非root账号运行的,所以只能打开本机1024以上的端口,但访问ingress暴露的HTTP/HTTPS服务时就需要加上端口号,使用起来并不友好。可以通过包过滤防火墙建立本机80,443端口到上面ingress的9080和9443端口的转发。Mac的配置参考如下:

macOS Yosemite及以上版本

由于MacOS上的包过滤防火墙工具ipfw已经从macOS Yosemite和以上版本被移除了,所以需要通过以下方法使用pf。

  • 创建一个锚文件
    例如,/etc/pf.anchors/kubernetes.ingress-controller.forwarding

  • 在/etc/pf.anchors/kubernetes.ingress-controller.forwarding锚文件中, 输入:

    1
    2
    3
    rdr pass on lo0 inet proto tcp from any to 127.0.0.1 port 80 -> 127.0.0.1 port 9080
    rdr pass on lo0 inet proto tcp from any to 127.0.0.1 port 443 -> 127.0.0.1 port 9443

    确保在末尾加一行空白行,否则会报格式错误。

  • 测试这个锚文件:

    1
    sudo pfctl -vnf /etc/pf.anchors/kubernetes.ingress-controller.forwarding
  • 创建/etc/pf-kubernetes-ingress-controller.conf文件
    添加下面的配置:

    1
    2
    rdr-anchor "forwarding"
    load anchor "forwarding" from "/etc/pf.anchors/kubernetes.ingress-controller.forwarding"
  • 创建一个shell脚本,比如”./minikube-start/pf.sh”,配置在系统启动时执行

    1
    2
    #!/bin/bash
    sudo pfctl -ef /etc/pf-kubernetes-ingress-controller.conf

macOS 10.9和更早版本

执行以下命令配置端口转发:

1
2
sudo /sbin/ipfw add 102 fwd 127.0.0.1,9080 tcp from any to any 80 in
sudo /sbin/ipfw add 102 fwd 127.0.0.1,9443 tcp from any to any 443 in

结束语

本文旨在简单介绍Minikube,它的架构以及使用,希望能够帮助读者对Minikube有个框架性的了解,从而决定是否需要深入使用。对于Minikube更详细的用法,可以参考官方文档
